家用中央空調設計，十分鐘學會！

日期：2023-02-20 09:00:29   信息來源：南陽中央空調

專業的家庭中央空調設計非常重要，優良的設計是保證裝潢效果及空調運轉舒適性、維護便利性的前提。

根據用戶的實際戶型情況，并勘察現場，通過經驗計算分析，結合家庭中央空調的特性，配合室內裝潢設計，為客戶提供滿足多樣化需求的最佳配置及施工圖。

本課件將對專業的家庭中央空調設計各環節進行要點說明。

設計環節

一項優良的設計方案主要由哪些關鍵環節？

一、與客戶初期溝通

二、實地進行現場勘測

三、計算負荷，合理選型

四、與裝潢公司協調方案

五、進行CAD施工圖

六、與客戶確定最終方案

與客戶溝通

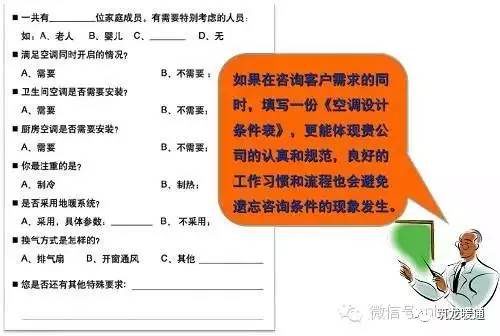

了解客戶的需求非常重要，所以在方案設計前一定要與客戶溝通到位。

主要了解點在于：

客戶想用什么款式的機型？

有沒有帶尺寸的戶型平面圖？

戶型內各房間的朝向是怎樣的？

室外機的位置在哪里？

電源是單相還是三相？

哪些位置有吊頂？

吊頂高度是多少？

需要怎樣的制熱效果？

舉例：

盡可能考慮多處影響負荷和選型的細節，這樣也會給客戶感覺你的專業性很強。

現場勘測

確認室內機的安放位置

確認室外機的安放位置

確認戶型結構和房間朝向

確認排水集結點的地方

確認梁的位置和高度

確認陽臺是否是封閉式的

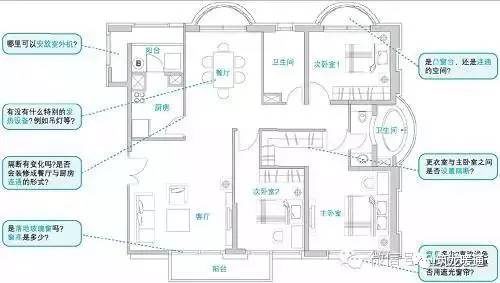

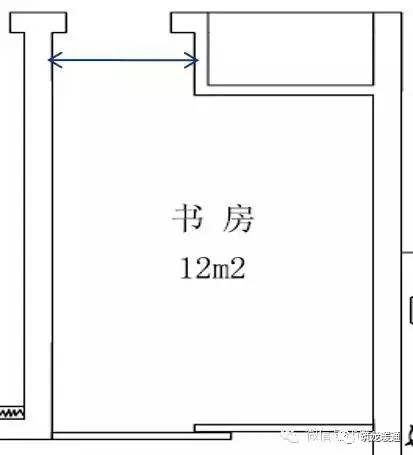

在隨身帶去的戶型圖上注明在現場勘測的相關注意點和測量尺寸，以作設計之用。

計算負荷

Q：什么是負荷？

A：負荷就是在某一時刻為保持房間恒定溫度，需要向房間供應的冷量或熱量。常用單位：KW，kcal/h。

換算：1KW=860 kcal/h 1kcal/h=1.163 W

Q：影響負荷的因素有哪些？

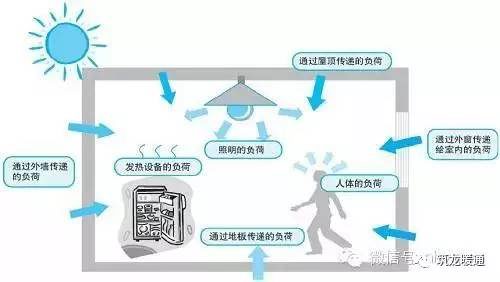

A：這些因素有很多種，如：外墻、窗戶、照明、人數等。

通常家庭中的房間主要功能有：客廳、餐廳、主臥室、次臥室、書房等，各種功能房間需求的負荷均不一樣，在計算時可進行估算取以下經驗值：

*如果主要考慮制冷，濕度較大或房間朝南的房間負荷較大；

*如果主要考慮制熱，房間朝南的房間負荷較大；

*主臥室采光好、帶衛生間，負荷會比次臥室大；

目前住宅層高都比較低，一般在2.6m~2.8之間，因此吊頂空間都不會太高，用的較多是暗裝薄型室內機：超薄風管機和一面出天井式，有時也會用明裝壁掛式；室外機用220V單相。

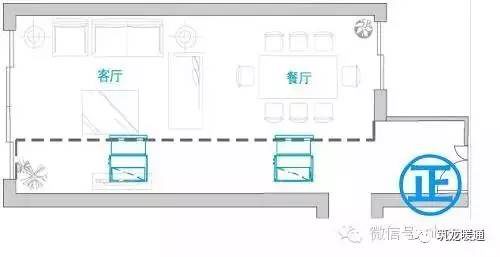

客廳常規選擇：空間負荷較大時選用超薄風管機，空間負荷較小時選用一面出天井式，臥室/書房/餐廳常規選擇：有吊頂選用一面出天井式，無吊頂選用明裝壁掛式。

* 如果客廳和餐廳在同一空間內，面積負荷不是太大，也可考慮用超薄風管機進行風管送風，可以節省一定的投資。

可能會遇到這樣的現象：室內機容量能滿足房間需求，但運行出的效果還是不理想。這是怎么回事呢？

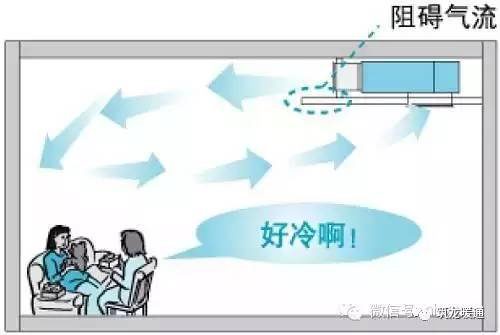

原來，這是由于氣流組織不佳而造成的，并非空調故障。

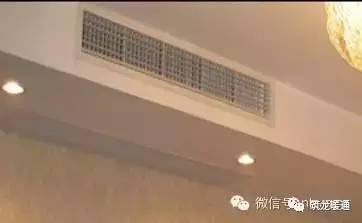

在設計送回風口時，必須注意合適的尺寸，風口的面積是由風量、風速和送風距離決定的，確定面積后再結合裝飾風格確定長和寬。如果風口尺寸過小，容易增加噪音，且送出的風速過大，人體感覺也不舒適。

建議風速：

送風口風速一般在2.2~3.6m/s

回風口風速一般在1.0~2.0m/s

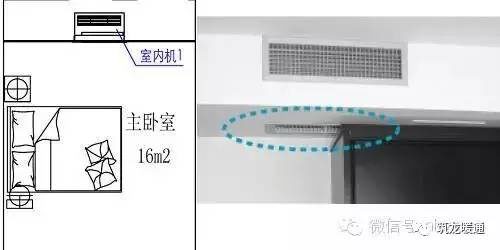

可見，在一個室內機的送風口尺寸上，回風口一般要大于送風口的，我們可以將檢修口結合回風口作為一體，這樣可降低一些安裝成本，外觀也更美觀且實用。

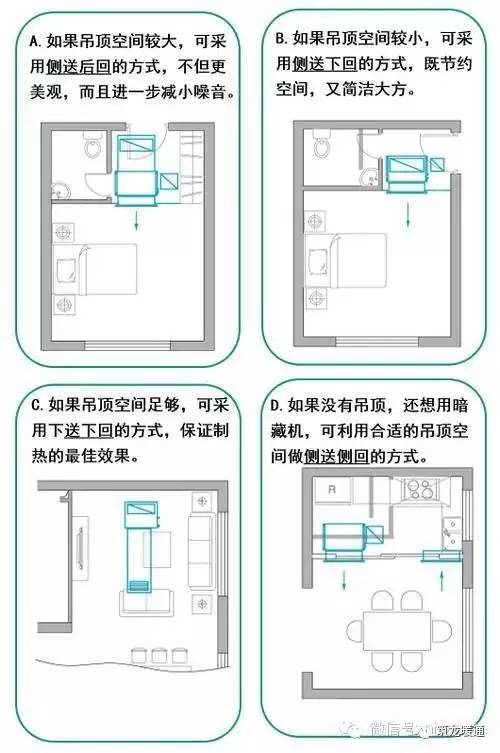

四類常用的送回風方式

裝潢協調

與家裝設計師進行充分溝通，確定設計方案和裝潢方案的融合，以達到兩者預期的效果體現出來。

確認事項：

1、吊頂高度尺寸能滿足空調室內機的空間要求

2、空調冷媒管路系統的設計位置和空間大小

3、冷凝排水管路系統的設計位置和空間大小

4、信號線及電源線的設計位置和空間大小

5、穿墻孔的設計位置和尺寸

6、吊頂上出風口、回風口、檢修口的位置和尺寸

*如果裝潢效果和空調效果發生矛盾時，應解釋好原因，并以空調效果為主，一定要堅持原則，避免后期因?yàn)檠b潢影響到空調效果影響到聲譽。

有時候會遇到特殊的吊頂影響到送風氣流，造成不良效果，應及時與家裝設計師溝通，調整合適的吊頂。

確認回風口處沒有被家具或其它裝飾品遮擋，如果有應及時調整室內機的設計位置。

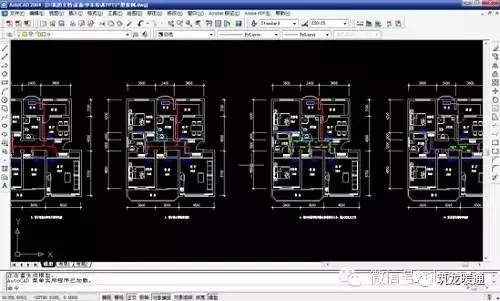

CAD制圖

以上6個基本情況進行完畢后，就進入CAD制圖環節了，施工圖紙給施工部提供依據和指導，是一個優質工程的前提，所以圖紙的精心設計也尤為重要。

圖紙中包括內容有：

1、室內外機的位置擺放

2、空調冷媒管路和分歧管連接

3、冷凝排水管路連接

4、標注尺寸數據

5、信號線及電源線說明

*初期可以給客戶一個示意圖，待客戶簽訂合同或繳納定金后，再進行施工圖設計為佳。設計也是一種資源，避免不必要的浪費。

機器定位

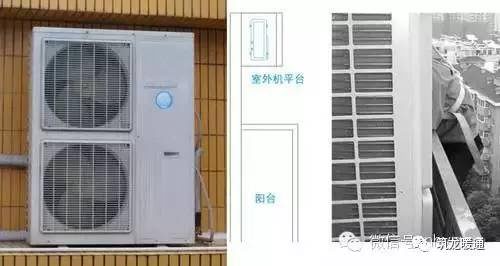

室外機的位置考慮因素要點：

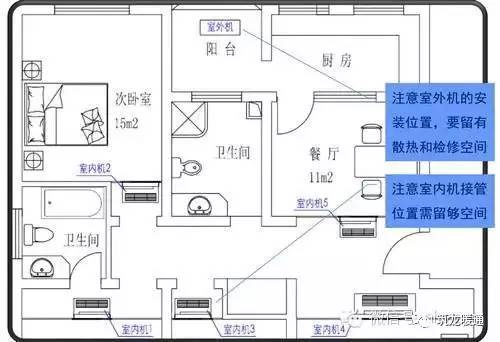

1、有利于散熱：避免外機出風處和吸風處有遮擋或空間不夠，多臺室外機在一起時，避免相互的散熱氣流影響。

2、便于安裝和維護：應考慮安裝施工時是否困難，日后有無足夠的維護空間。否則，可能會影響安裝進度或增加安裝成本，并且也給維護帶來困難，甚至無法檢修。

3、避免噪音對人的影響：盡量遠離臥室、書房窗戶附近，尤其是匹數大的室外機。

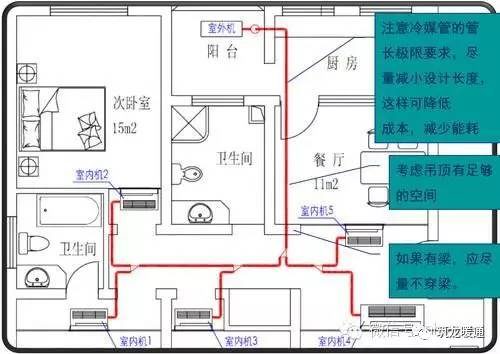

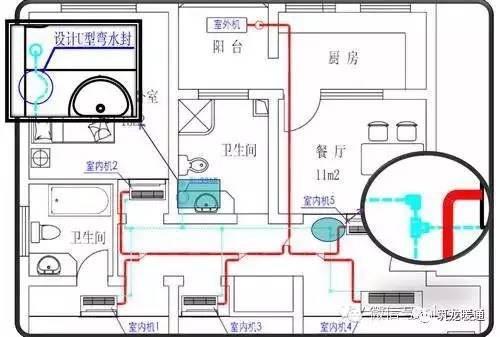

冷媒系統設計

排水系統設計

室內機接排水管徑一般為PVC32，合流后的管徑建議用PVC40及以上。

注意排水立管的選擇：

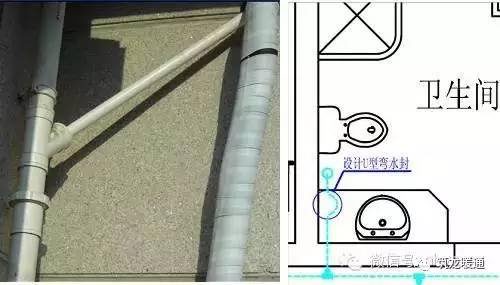

空調冷凝排水處應就選擇近原則，有時會將空調冷凝水匯流接入衛生間地漏。在設置立管時需注意：不能直接接入到大樓的雨水立管，防止雨量較大時倒灌破壞裝潢。

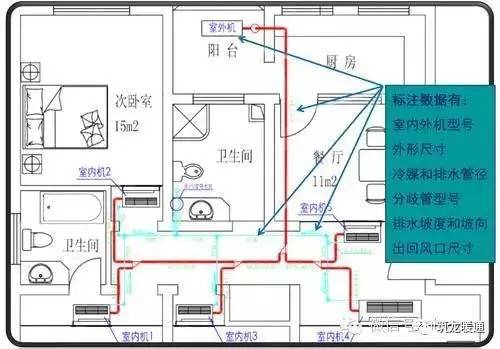

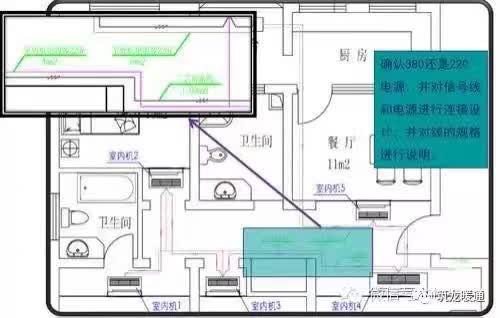

數據標注

簽字確認

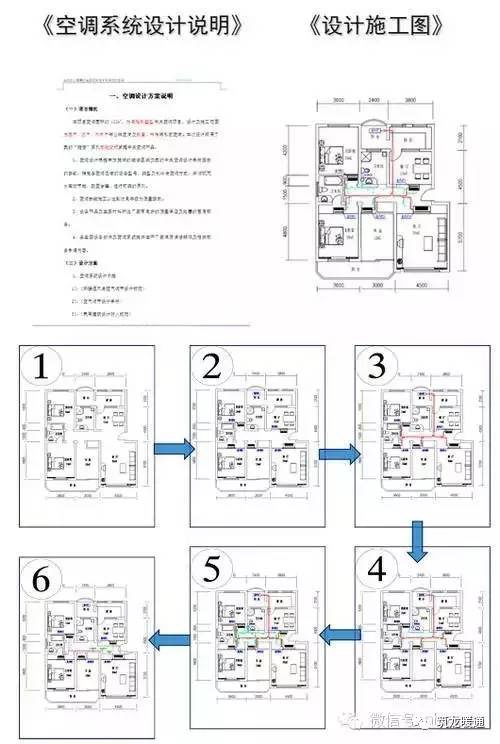

經過以上環節，整個家庭中央空調的專業設計就算完成了，設計完畢后提供一份《空調系統設計說明》和《設計施工圖》，經客戶簽字確認后，就可進入安裝階段。

資料可作為客戶的信息檔案之一便于后期查詢使用，同時做到了有據可依，避免后期出現一些不必要的麻煩。
